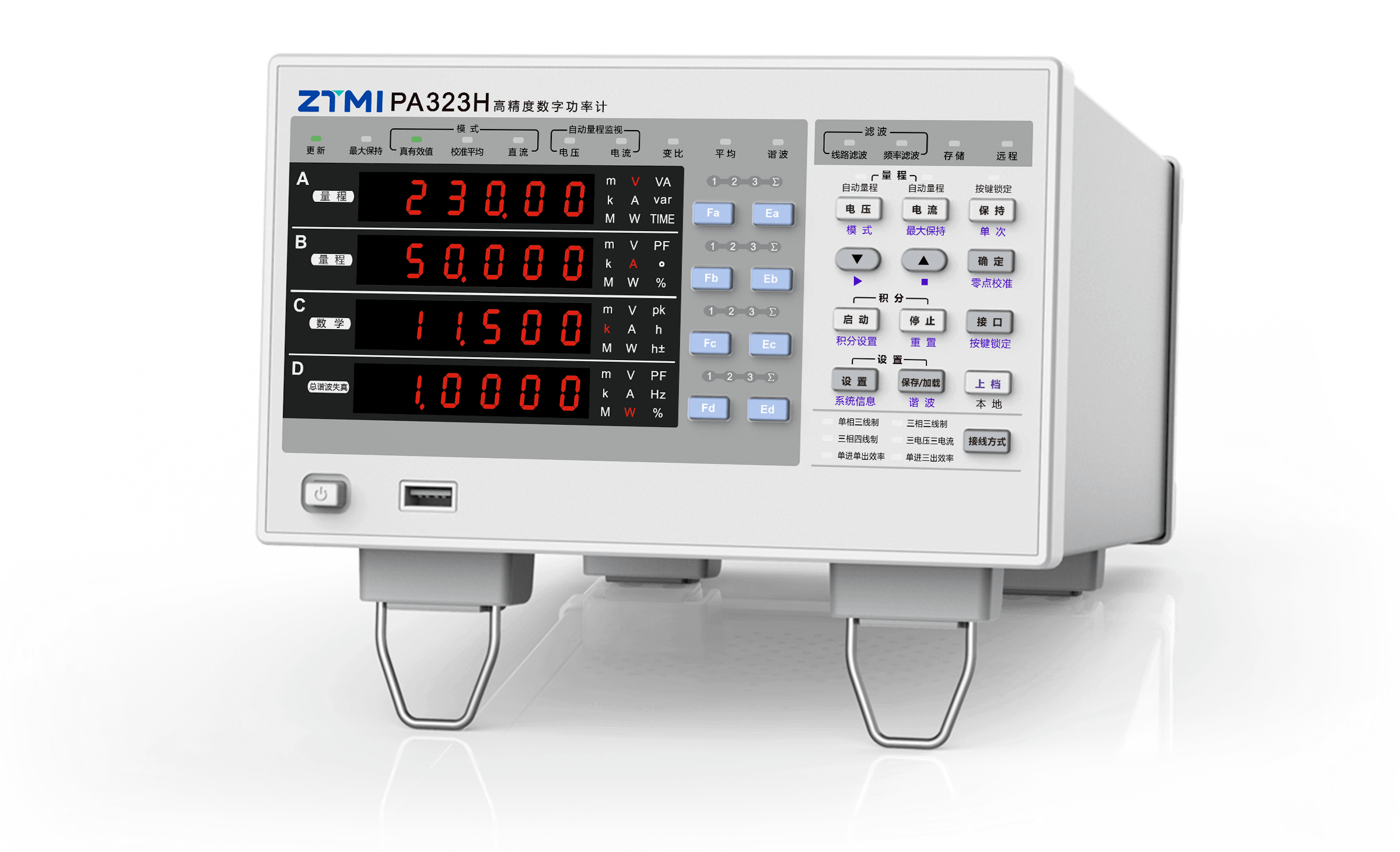

PA323H高精度数字功率计

高精度、易集成、高性价比的电参数测量仪器

高频信号海角社区

在面对存在畸变的信号时，普通功率计因带宽与采样率的限制，无法海角社区其中高频谐波分量，测量值与真实值存在巨大差距。PA323H数字功率计具有300KHz带宽，能够涵盖畸变波形中的高频谐波分量，准确测量其功率因数及功率。

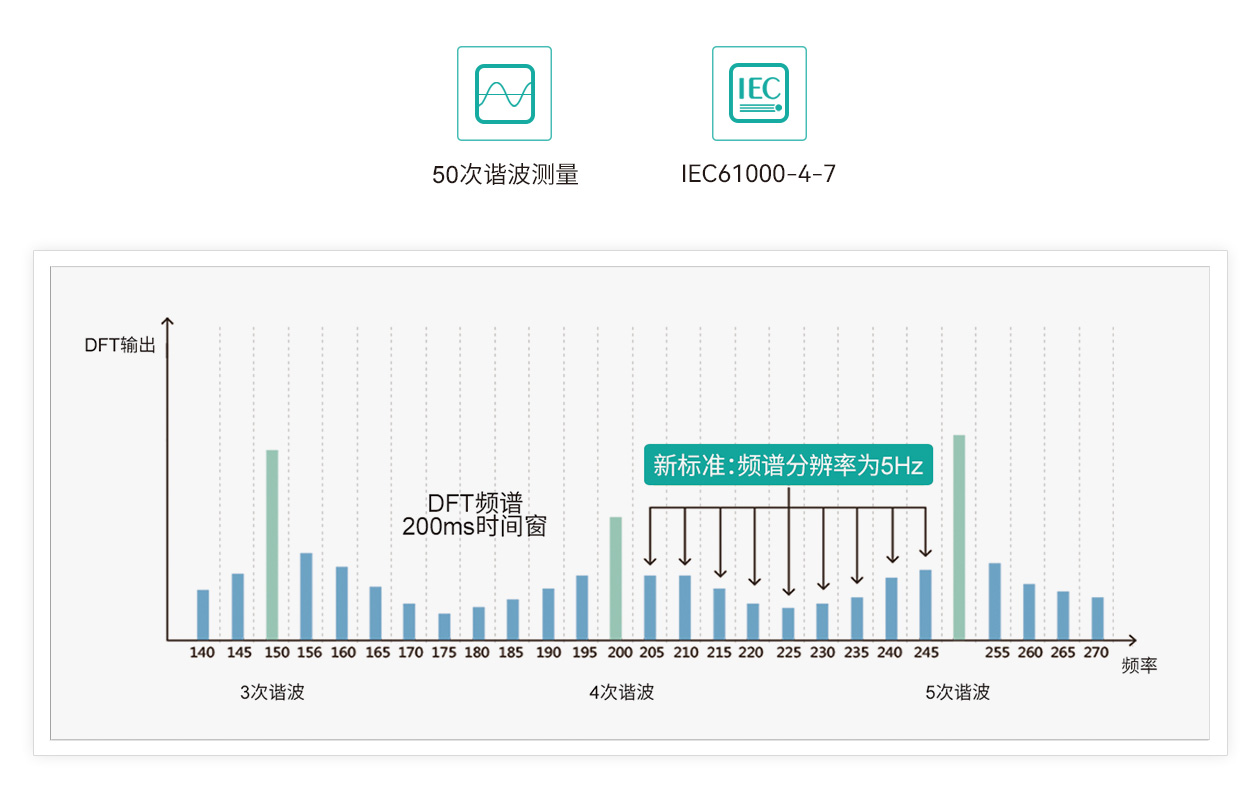

谐波测量符合IEC61000-4-7国际标准

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

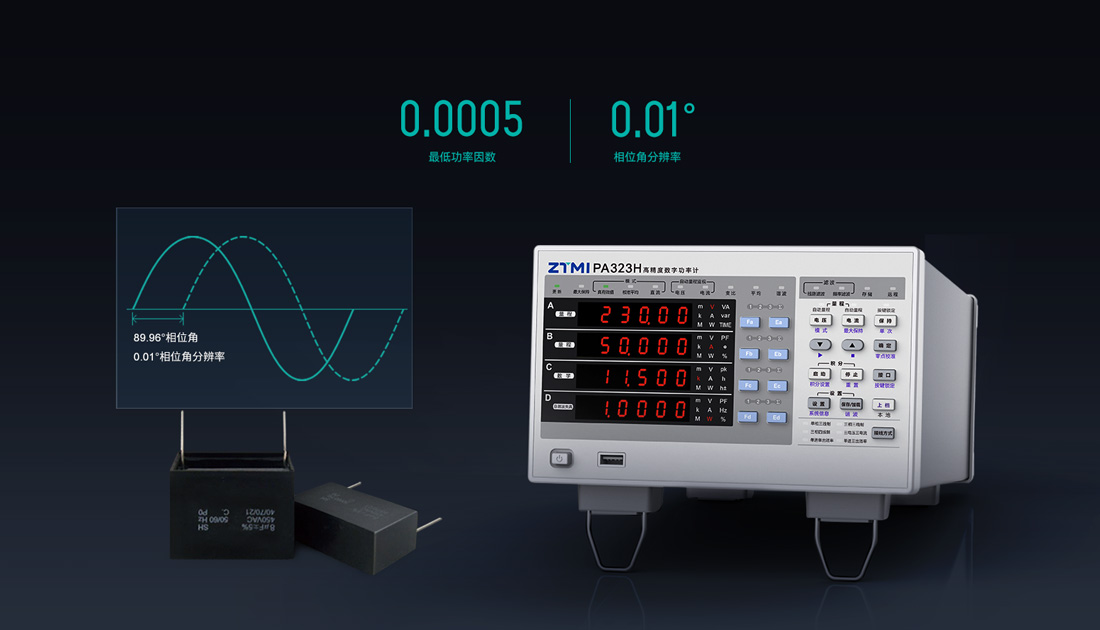

低功率因数下仍能保证高精度测量

PA300系列数字功率计采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

低功率因数下仍能保证高精度测量

PA300系列数字功率计采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

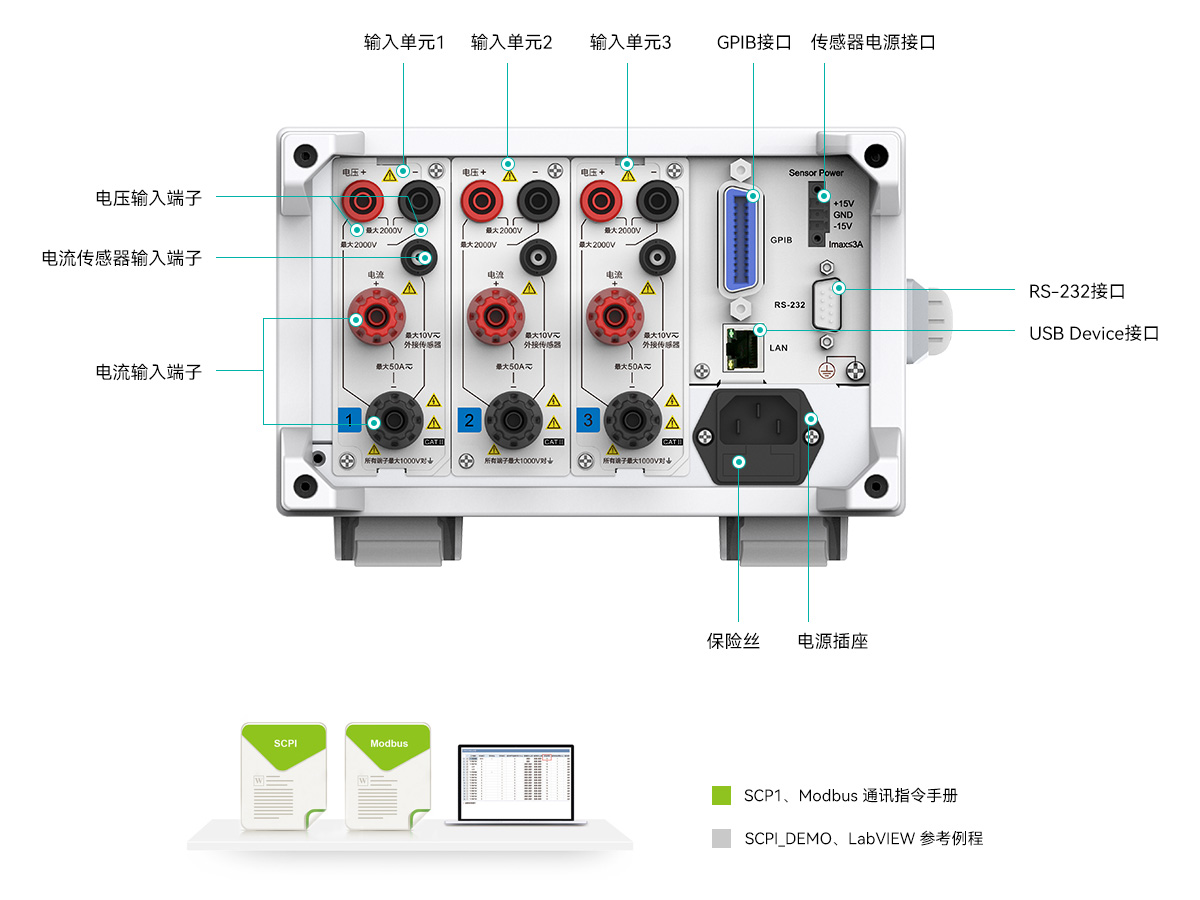

丰富通讯接口

通讯接口是数据通讯的硬件基础。PA300系列功率计标配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus两种通讯指令，保证了海角社区设备在自动化产线海角社区的系统集成中具备良好的兼容性。

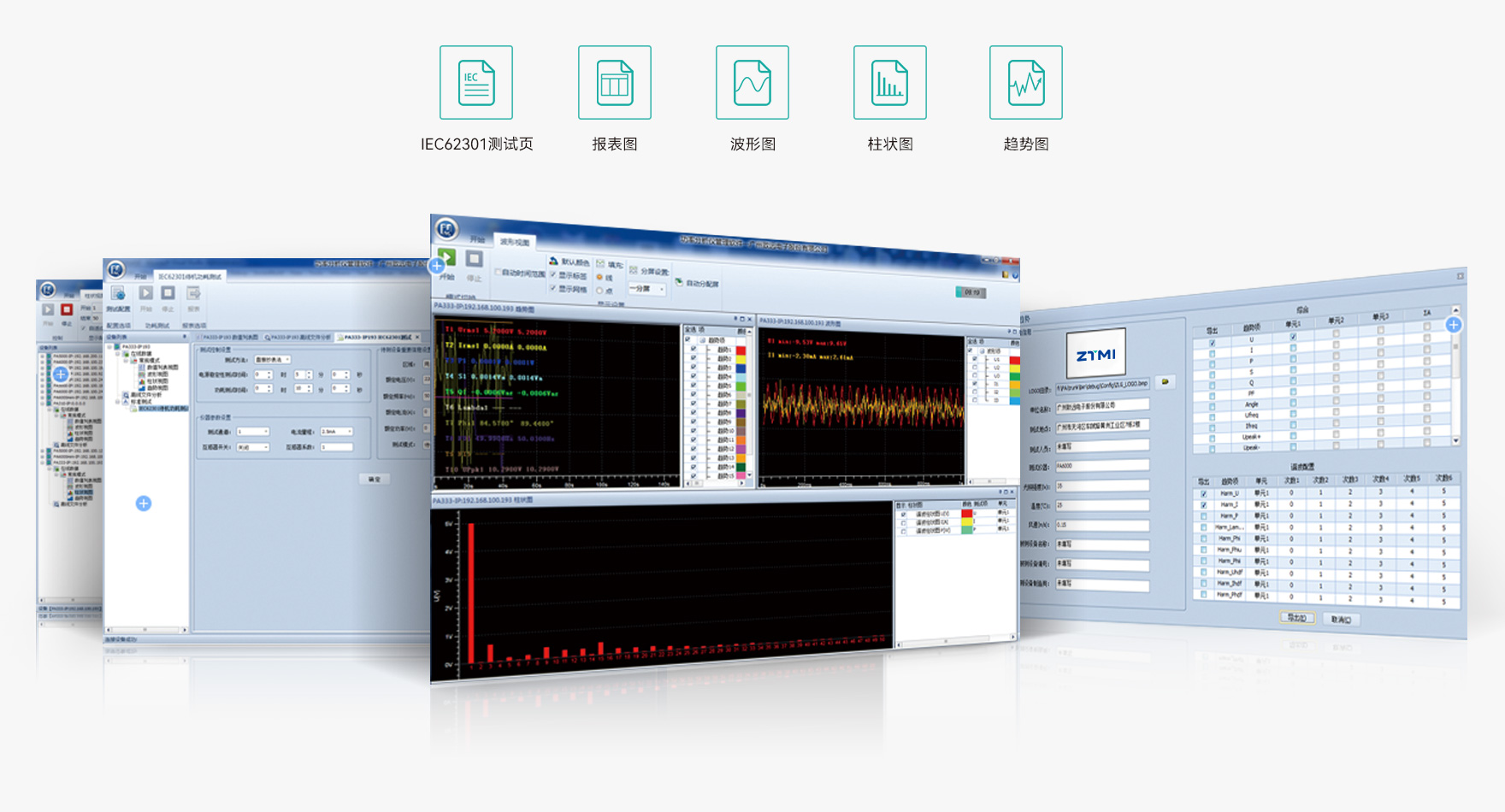

高效的可视化数据分析软件

PAM管理软件具有强大的数据处理分析功能，支持对所有测量参数数值进行实时显示，生成各次谐波数据、谐波柱状图、趋势图和波形图，支持同步显示与报表导出。支持IEC62301国际海角社区标准，实现待机功耗的自动化海角社区。

功率计选型表

型号	PA333H-2K	PA333H	PA323H	PA323	PV300	PA310H	PA310
实物图
输入通道	三通道	三通道	三通道	三通道	三通道	单通道	单通道
基本精度	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%
输入带宽	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 100kHz	DC,0.1Hz ~ 5.5kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz
采样率	200KS/s	200KS/s	200KS/s	200KS/s	100KS/s	500KS/s	500KS/s
谐波分析次数	1-50次	1-50次	1-50次	1-50次	无	1-50次	1-50次
最大海角社区电压	2000V	1500V	1000V	600V	1000V	1000V	600V
电流海角社区范围	5mA-50A	5mA-50A	500µA-5A	2.5mA-20A	5mA-50A	5mA-50A	25µA-20A
外部传感器输入	BNC	BNC	BNC	BNC	BNC	BNC	BNC
通信接口	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host
海角社区场景	光伏逆变器储能逆变器 PCS变流器三相大功率电源	大功率电机三相大功率电源光伏逆变器直流输入	光伏逆变器交流输出搭配高精度电流传感器	小功率电机三相小功率电源	生产海角社区系统集成	单相大功率电源	单相小功率电源家电行业功耗海角社区
